硬盘的构造

硬盘主要由盘片、磁头、盘片转轴及主轴电机、磁头控制器、数据转换器、接口、缓存等几个部分组成。

硬盘中所有的盘片都装在一个旋转轴上，每张盘片之间是平行的，在每个盘片的存储面上有一个磁头，磁头读写数据时与盘片之间的距离比头发丝的直径还小，所有的磁头连在一个磁头控制器上，由磁头控制器负责各个磁头的运动。磁头可沿盘片的半径方向运动，加上盘片每分钟几千转的高速旋转，磁头就可以定位在盘片的指定位置上进行数据读写操作。

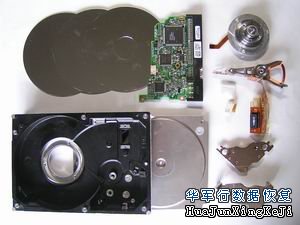

腾龙四代硬盘完全拆解之后的全部零件如图1，零件不多，结构并不复杂。

拆解实战

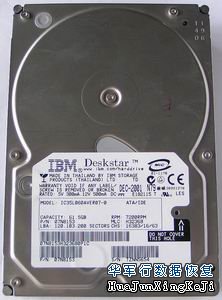

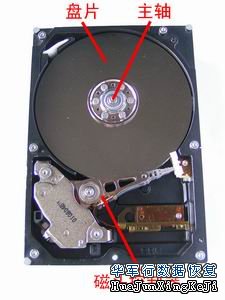

STEP1：首先拧下硬盘正面的十颗六角螺丝，打开上盖后就能看清硬盘内部的全部结构：盘片、磁头控制器、主轴及空气过滤片（图2）。可以看到，该硬盘采用了3片盘片，3个磁头。因此，单碟的容量为20GB，每个盘片只采用了一面保存数据。

对于存有重要数据的硬盘，切勿进行此操作！因为一旦打开上盖，盘片接触到外界空气和灰尘，整个硬盘就损坏了。

STEP2：

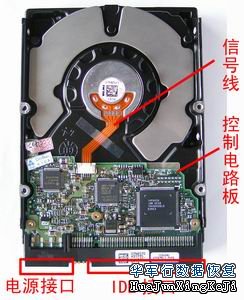

取下硬盘背面固定控制电路板的螺丝，拔下与主轴电机相连的信号排线后，就可以轻松取下控制电路板（图3）。

硬盘的控制电路板大多采用贴片式元件焊接，包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、控制与接口电路等。在电路板上还有一块高效的单片机ROM芯片，其固化的软件可以进行硬盘的初始化，执行加电和启动主轴电机，加电初始寻道、定位以及故障检测等。在电路板上还安装有容量不等的高速缓存芯片。

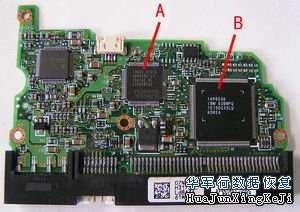

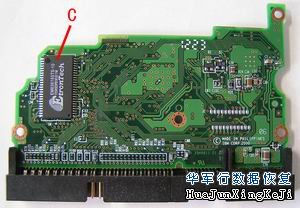

可以看见电路板上有单片机ROM芯片、缓存芯片和读写通道芯片（图4）。

STEP3：

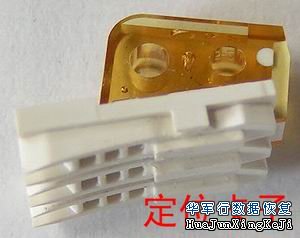

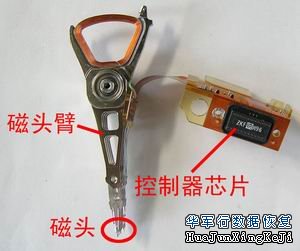

分别取下定位卡子、磁头控制器芯片的螺丝，取下定位卡子，再把磁头臂轻轻滑出轨道，就可以取下整个磁头控制器（图5、6）。

STEP4：

现在只剩下盘片与主轴电机了，分别取下固定它们的螺丝，就可以轻松地取下它们。到此为止硬盘已拆解完毕。

硬盘很快就拆完了，它的结构很简单，但制造却要求高度精密。大家在看了上面的文章后，是不是对“转速、缓存、磁头、柱面、扇区”有更深入的认识了呢？
