恢复教程

存储设备介招：

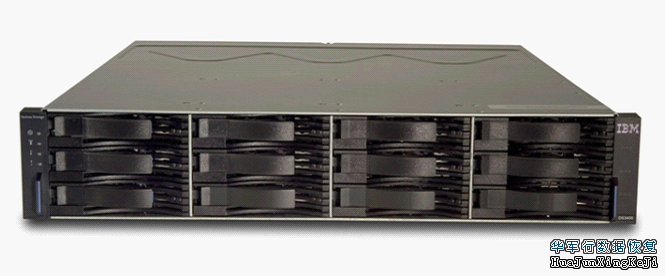

    IBM System Storage™ DS3400 易捷版是一款专为各种企业设计的基于 FC 主机的外部存储系统。DS3400 存储系统通过 FC 接口技术、下一代 SAS 后端技术以及 SAS 与 SATA 驱动器的混合支持和 DS3000 Storage Manager 软件，为企业提供了强大、可靠、经济高效的 FC 网络存储。这款机柜可以解决企业管理不断增加的容量、数据可用性要求以及进行整合管理时所面临的最大难题。
所含管理软件DS3000 Storage Manager
物理存储容量通过在首个机柜中装配 600GB SAS 驱动器可将存储容量扩展至 7.2TB通过在首个机柜中装配 2.0TB SATA 驱动器可将存储容量扩展至 24.0TB能容纳 48个 600GB SAS 驱动器，扩展后容量可达 28.8TB首个机柜能容纳 48个 2.0TB 驱动器，扩展后容量可达 96.0TB[page]分页标题[/page]
提及存储器容量时，1TB = 1,000,000,000,000字节。实际可访问容量低于该值。

故障描述：

DS3400一共划分了8个LUN，其中4个LUN挂接在LINUX服务器上使用，另外4个LUN挂接在Windows上使用。由于工程师的失误，把挂在LINUX下的LUN映射到Windows服务器上，然后在Windows上的磁盘管理界面上对硬盘进行初始化，当发现问题后，把4个LUN切换到LINUX下，所有分区信息丢失，文件系统不可访问。在LINUX下，4个LUN划分成XFS文件系统，需要恢复的数据是4个LUN上XFS文件系统中的数据。

数据恢复分析：

由于RAID本身并没有损坏，不需要对每个物理硬盘进行单独镜像，需要把4个需要恢复的LUN镜像出来就行。镜像的方法有两种：一种是在linux下用dd命令把lun镜像到别的存储空间上，另一种是把要恢复的LUN切换到Windows上，然后通过Winhex工具对硬盘进行镜像。镜像完成以后，数据恢复的重点就是分析XFS文件系统结构，把数据提取数来。[page]分页标题[/page]

数据恢复结果：

通过华军舰数据恢复软件，对每个镜像出来的LUN进行扫描，收集XFS文件系统信息（superblock,inode,目录、文件名等），最终把数据完全提取出来。当然，如果数据破坏不严重，可以把分区表或者superblock信息还原到处问题之前的状态，然后挂回Linux环境，就能直接正常mount文件系统。数据恢复最后结果是：3个LUN通过更改分区表或者superblock就能正常mount,剩下一个LUN需要D-Recovery For XFS工具导出数据，最后实现非常完美的恢复。

华军数据安全小贴士

数据丢失以后，还是有可能恢复回来，华军提醒各位数据丢失以后应该注意的问题：

1、保护好现场，不要对故障硬盘或分区写入新的数据；

2、尽量寻求专业人士或者机构帮您恢复数据，除非您自己懂得相应恢复技术；

3、可以打华军免费咨询电话：4006-759388，工程师会给您专业的建议；[page]分页标题[/page]

4、可以访问华军数据恢复技术网站:https://test.sosit.com.cn，寻求技术支持。
