ASUS主板维修专题资料
2013-11-13 21:06:15 来源：技王数据恢复

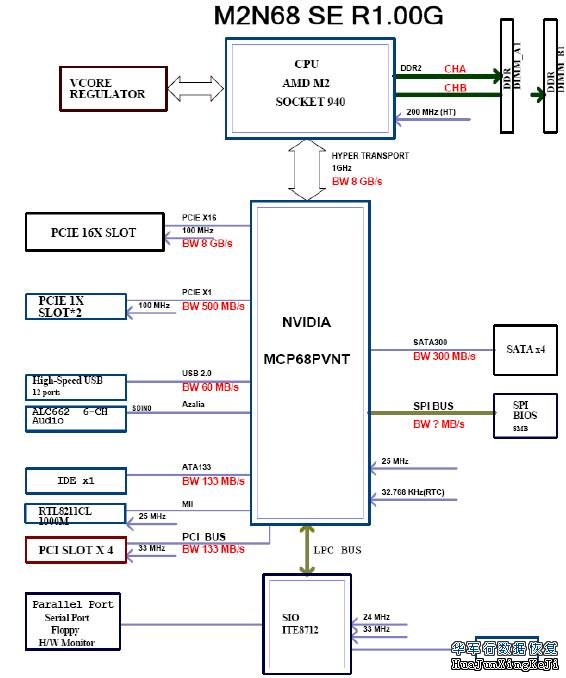

主板架构,如下图:
www.sosit.com.cn
技王数据恢复

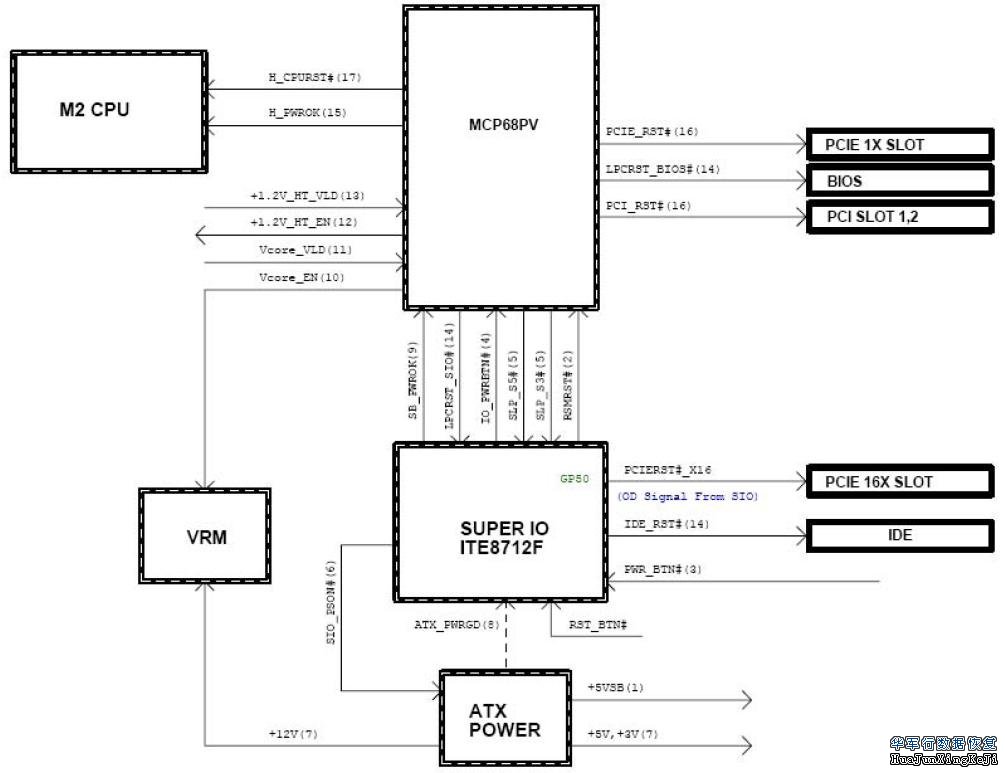

上电时序:
www.sosit.com.cn
www.sosit.com.cn

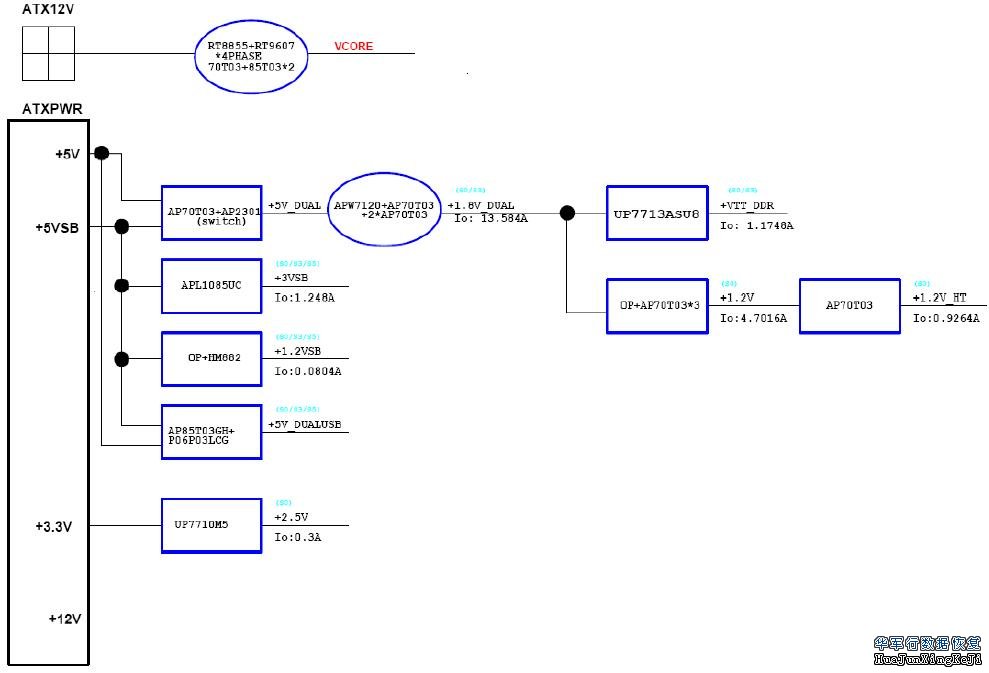

电源:
www.sosit.com.cn
www.sosit.com.cn

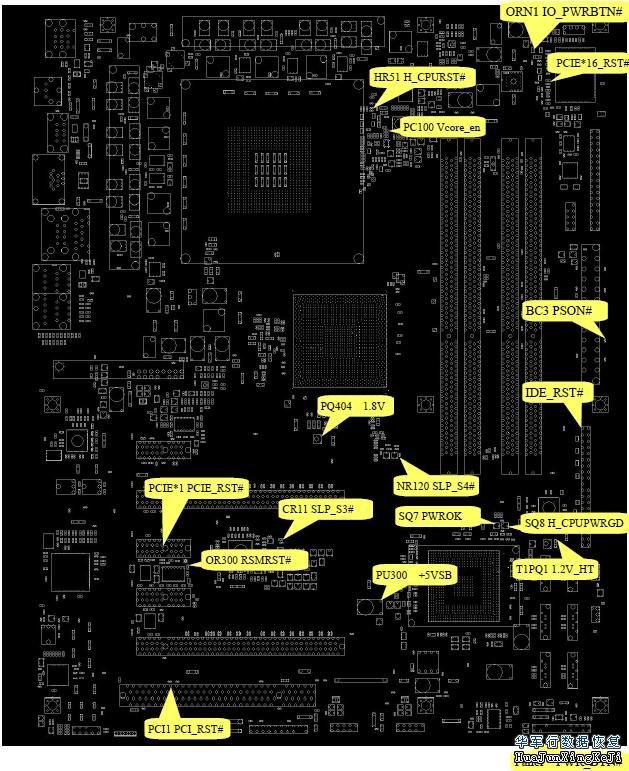

基本量测点:
上述资料配合本站放出的M2N68 SE点位图,可使大家达到更高的维修率
