RAID-RAID子系统中的内部I/O路径(一)
2013-12-21 16:54:31 来源:华军科技数据恢复
在RAID子系统中,通路取决于RAID控制器的数量和潜在的配置,也依赖于成员磁盘驱动器的连接能力。

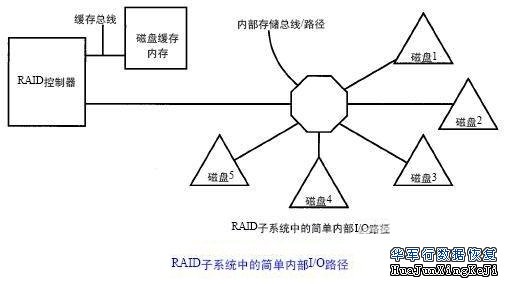

图中显示了一个简单的RAID子系统,它有一个RAID控制器和一个磁盘缓存,每个成员磁盘拥有单个端口或连接器,通过它寻址阵列中的每个成员驱动器。
图中的I/O路径相当简单,按照所用的虚拟设备映射方案,RAID控制器将I/O操作分配给各成员磁盘。一条内部总线连接RAID控制器和成员驱动器,并在它们之间传送I/O操作和数据,另一条分离的总线连接RAID控制器和它的磁盘缓存。

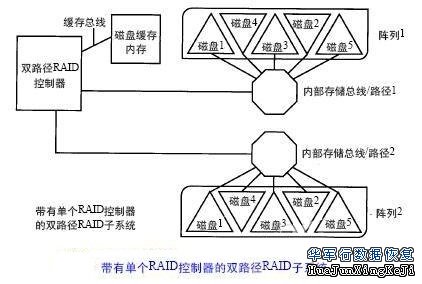

另外一条路径(或I/O路径)加入RAID控制器,就使图的路径发生了一点变化,如图所示,图中的子系统与图是相同的,但是带有两条路径,它们分别连接到两个分离的磁盘阵列。
另外一条路径(或I/O路径)加入RAID控制器,就使图的路径发生了一点变化,如图所示,图中的子系统与图是相同的,但是带有两条路径,它们分别连接到两个分离的磁盘阵列。

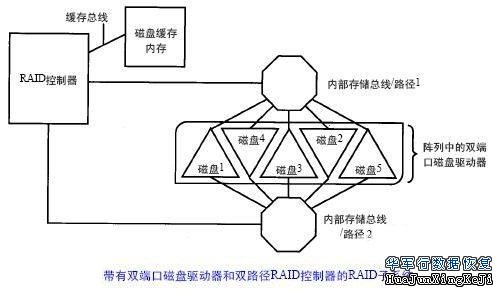

现在,研究一下让我们更感兴趣的路径,如图所示。从图中可以看出,RAID控制器和每一个成员驱动器都有两个端口,因而,它们都可以通过一条另外的内部存储总线建立一个另外的连接。每个成员磁盘都是双端口的,就意味着它们可以通过两个I/O端口(或连接器)之一进行通信。
