服务器RAID 0阵列数据重组恢复详解
2013-12-22 19:33:49 来源:华军科技数据恢复
大家知道所有RAID阵列中,RAID 0的数据读存取速度是最快的,同时RAID 0是所有RAID中最脆弱的,没有任何冗余性,其中任意一块成员盘出现故障,都会导致所有数据丢失,所以使用RAID 0数据的风险很大。
RAID 0出现故障后,要恢复其中的数据,必须先修复有故障的成员盘,或者将其做出完整的磁盘镜像,也就是说在恢复RAID 0的数据时,全部成员盘不能有任何缺失。

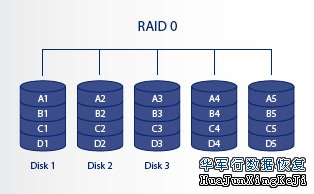

这里以一个五块物理盘组成的RAID 0为例,讲解RAID 0出现故障后数据恢复的思路,该RAID 0的结构如上图所示。
对RAID 0原逻辑盘中的数据进行恢复,必须要把所有物理盘重组,因为RAID 0已经不可用,所以先把物理盘从RAID控制器中取出来,即"去RAID化",作为单盘进行分析。
对于单块物理盘,如图中的硬盘1,其中的数据条带为A1、B1、C1、D1,硬盘2中的数据条带为A2、B2、C2、D2,都是部分数据,只有把五块物理盘中的数据按照A1、A2、A3、A4、A5、B1、…的条带顺序拼接好,才是原RAID 0逻辑盘中完整的数据。
那么如何按顺序拼接五块物理盘中的数据呢?在这里有两个因素很重要,一个是RAID 0中每个条带的大小,也就是A1、A2等这些数据块所占用的扇区数;另一个因素是RAID 0中硬盘的排列顺序,也就是说哪块物理盘是RAID 0中的第一块盘,哪块物理盘是RAID 0中的第二块盘等。
以图中的RAID 0为例,假设条带的大小为16个扇区,硬盘的顺序就按照图中的排列顺序,那么只要到硬盘1中取0~15扇区的数据,再到硬盘2中取0~15扇区的数据,再到硬盘3中取0~15扇区的数据,再到硬盘4中取0~15扇区的数据,再到硬盘5中取0~15扇区的数据,接下来再回到硬盘1中取16~31扇区的数据,就这样依次按顺序取下去,把所有取出来的数据按照顺序衔接成一个镜像文件,或者是镜像盘,这就成为完整的原RAID 0逻辑盘的结构了,直接访问这个重组出来的镜像文件或镜像盘,就得到了原RAID 0逻辑盘中的数据。
