        在磁盘阵列数据恢复中，我们常常听到数据恢复工程师说这个磁盘阵列式是同步“左循环”或者异步“右循环”等，今天笔者就说说什么是磁盘阵列的“左循环”和“右循环”？

        就拿RAID5来说吧，奇偶效验码分别存放在每个磁盘上，容许单个硬盘出错，因为在坏之后可以根据其他硬盘的效验码来重建损坏的数据，所以可靠性也是比较高的。

        RAID5是目前应用最为广泛的阵列类型，它的原理就是在同一个条带内用一个数据块大小的空间存放同条带内其他数据块相互异或计算的结果，也就是奇偶校验位P。假设RAID由n块磁盘组成，使P＝D0 XOR D1 XOR D2...XOR Dn-2。当其中一块磁盘驱动器失效时，可以由剩下的n-1块磁盘中的数据及校验重新计算出失效磁盘上的数据内容，从而保证了在一块磁盘驱动器失效情况下的数据安全性。

        以四块磁盘组成的RAID5为例，由于RAID的成员盘为4块，所以每个条带内有三个数据块和一个校验块。以0号条带为例，数据块为D0、D1和D2，校验块为P0，则：P0 = D0 XOR D1 XOR D2

        如果0号磁盘失效，也就是D0丢失，则通过D1、D2、P0三者之间进行异或就可以将它重新计算出来，即：D0 = D1 XOR D2 XOR P0

        同样，D1或D2丢失时也可以使用校验数据和其余的数据计算得到。这就是RAID5允许一块磁盘失效而不会影响数据安全性的原理所在。

        在RAID5中，因校验块的循环方向、数据块的排列方式不同而存在几种不同的阵列布局。下面将由小编向大家介绍RAID5的校验循环方向和数据的同步异步。

        所谓“循环方向”，是指RAID中的校验块的走向，一种是左循环，一种是右循环。

        首先是左循环

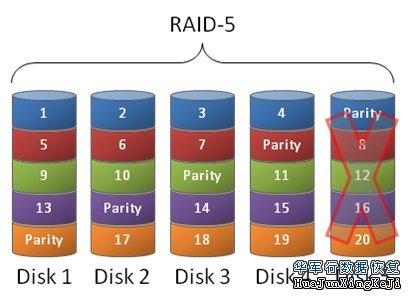

        以四块磁盘组成的RAID5为例，左循环即阵列的条带0的校验块位于阵列最后一个磁盘（即3号盘）的0号块，条带1的校验块位于倒数第二个磁盘（即2号盘）的1号块，条带2的校验块位于第三块磁盘（即1号盘）的2号块，条带3的校验块位于磁盘0的3号块，这时即完成一个整循环，再回至3号盘的的4号块…，类似由右向左旋转而下，因此称为左循环，也称为左旋转，有的软件中可能会称为“backward”。

        仍以四块磁盘组成的RAID5为例。通常情况下，右循环即条带0的校验块位于0号盘，条带1的校验块位于1号盘，条带2的校验块位于2号盘，条带3的校验块位于3号盘，这时完成一个整循环，下一个校验又回至0号盘…，类似于由左向右旋转而下，因此称为右循环，也称为右旋转，有的软件中可能称为“forward”。

        还有一种情况，即阵列的第一个校验块并不是位于0号盘，而是位于其他的磁盘上如下图所示。当然，这种情况并不多见。而且除了第一个校验块起始位置不同外，其他方面并没有任何特异之处。所以在此我们只讨论常规情况，对于这种特殊情况，读者可以自行研究。
